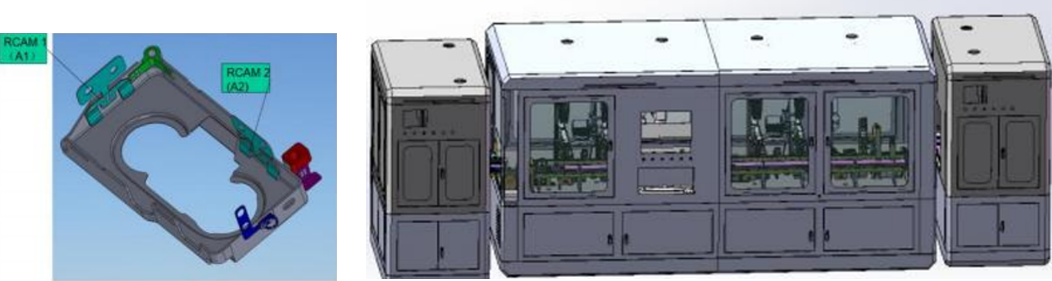

功能概述:

实现brace自动上料，brace自动装夹进入载具，载具自动循环运输，弹片自动送料裁切进入载具，弹片自动焊接，自动折除废料，自动收料摆盘。

规格总结:

1.焊接机台预估占地尺寸:L*W*=5800mm*2460mm*1800mm
2.自动上下料机台预估占地尺寸:L*W*=1250mm*1100mm*1700mm
3.气源规格:0.50.7Mpa
4.电压2相220V，功率:8kw

设备简介:

1)焊接机UPH:1200pcs/h(不含来料因素);
2)焊接良率:97%
3)自动上下料设备故障率:≤3%此故障率为自动化自身故障，不包含现场来料异常);
4)焊接机故障率:≤3%此故障率为自动化自身故障，不包含现场来料异常);
5)实际产能:需根据操作员取放料快慢焊接机稼动率、设备保养时间等因素综合决定;
6)焊接机需求人力:2人/机/班;

结构简述:

1.自动上料机:自动将brace从tray盘分料取出放入焊接机台;
2.载具自动循环机构:自动将载具在机台里面循环，带动产品到每个工站进行动作;
3.自动裁弹片上弹片机构:自动将卷料弹片裁切成单个产品，送入载具焊接;
4.自动下料装tray设备:将焊接好成品自动摆放入定位tray盘;
